В качестве преобразовательного узла в общепромышленных приводах общего назначения используют планетарные мотор-редукторы 3МП-40 с одной, двумя или тремя ступенями. Эти компактные и эффективные агрегаты помогают трансформировать электрическую энергию в механические движение и оптимизировать главные характеристики узла – частоту вращение и крутящий момент.
К достоинствам агрегатов подобного типа относится их малогабаритность и высокий КПД. Планетарный мотор-редуктор имеет демократичную цену, прост в монтаже и отличается долговечностью. Такое устройство подходит практически для любых общепромышленных приводных систем, кроме грузоподъемных конструкций.
Купить недорого планетарный мотор-редуктор 3МП-40 вы можете на сайте UA-MOTOR. Отправляем товары по всей Украине в самые короткие сроки!
Основные технические характеристики редукторов 3МП 40
| Планетарный мотор-редуктор | Характеристики на выходном валу 3МП-40 | Электродвигатель | |||
| Частота вращения,об/мин | Крутящий момент, Нм | Радиально-консольная нагрузка, Н | Марка | Мощность, кВт | |
| Трехступенчатые | |||||
| 3МП-40-2,2-0,18 | 2,2 | 375 | 4620 | АИР63А6 | 0,18 |
| ЗМП-40-3,5-0,18 | 3,5 | 375 | АИР63А6 | 0,18 | |
| 3МП-40-4,4-0,18 | 4,4 | 356 | АИР63А6 | 0,18 | |
| 3МП-40-5,6-0,25 | 5,6 | 375 | АИР63В6 | 0,25 | |
| 3МП-40-7,1-0,37 | 7,1 | 375 | АИР63В4 | 0,37 | |
| 3МП-40-9-0,37 | 9 | 357 | АИР63В4 | 0,37 | |
| 3МП-40-12,5-0,55 | 12,5 | 375 | АИР63В2 | 0,55 | |
| 3МП-40-16-0,55 | 16 | 299 | АИР63В2 | 0,55 | |
| Двухступенчатые | |||||
| 3МП-40-18-0,75 | 18 | 375 | 4200 | АИР90LA8 | 0,75 |
| 3МП-40-18-0,55 | 280 | АИР80В8 | 0,55 | ||
| ЗМП-40-22,4-1,1 | 22,4 | 375 | АИР80В6 | 1,1 | |
| 3МП-40-22,4-0,55 | 225 | АИР71В6 | 0,55 | ||
| 3МП-40-28-1,1 | 28 | 364 | АИР80В6 | 1,1 | |
| 3МП-40-28-0,75 | 250 | АИР80А6 | 0,75 | ||
| ЗМП-40-35,5-1,5 | 35,5 | 375 | АИР80В4 | 1,5 | |
| 3МП-40-35,5-1,1 | 285 | АИР80А4 | 1,1 | ||
| 3МП-40-45-1,5 | 45 | 308 | АИР80В4 | 1,5 | |
| 3МП-40-45-1,1 | 225 | АИР80А4 | 1,1 | ||
| ЗМП-40-56-2,2 | 56 | 365 | АИР90L4 | 2,2 | |
| ЗМП-40-56-1,5 | 248 | АИР80В4 | 1,5 | ||
| 3МП-40-71-3 | 71 | 375 | АИР90L2 | 3 | |
| 3МП-40-71-2,2 | 280 | АИР80В2 | 2,2 | ||
| 3МП-40-90-3 | 90 | 310 | АИР90L2 | 3 | |
| ЗМП-40-90-2,2 | 225 | АИР80В2 | 2,2 | ||
| Одноступенчатые | |||||
| 3МП-40-112-4 | 112 | 340 | 2400 | АИР112МВ6 | 4 |
| 3МП-40-112-3 | 250 | АИР112МА6 | 3 | ||
| 3МП-40-140-5,5 | 140 | 340 | АИР132S6 | 5,5 | |
| 3МП-40-140-4 | 260 | АИР112МВ6 | 4 | ||
| ЗМП-40-180-7,5 | 180 | 375 | АИР132S4 | 7,5 | |
| 3МП-40-180-5,5 | 235 | АИР112М4 | 5,5 | ||
| 3МП-40-224-7,5 | 224 | 375 | АИР132S4 | 7,5 | |
| 3МП-40-224-5,5 | 230 | АИР112М4 | 5,5 | ||
| 3МП-40-280-11 | 280 | 375 | АИР132М4 | 11 | |
| ЗМП-40-280-7,5 | 250 | АИР132S4 | 7,5 | ||

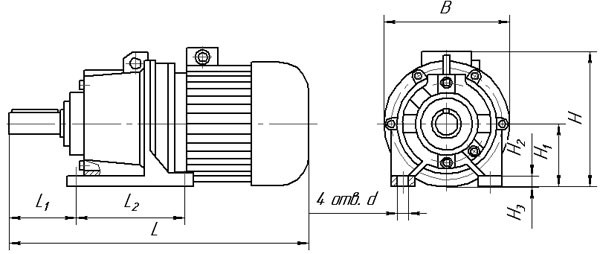

Габаритные и присоединительные размеры планетарных мотор-редукторов 3МП на лапах, мм.
| Типоразмер мотор- редуктора | Частота вращения выходного вала, об/мин | L | B | H | L1 | L2 | B1 | B2 | H1 | H2 | H3 | d |
| Не более | ||||||||||||
| Мотор-редуктор 3МП-40 | 2,2…16 | 500 | 224 | 247 | 110 | 170 | 180 | 220 | 112 | 20 | 63 | 20 |
| 18…90 | 625 | 250 | 247 | |||||||||
| 112…280 | 725 | 350 | 305 | |||||||||

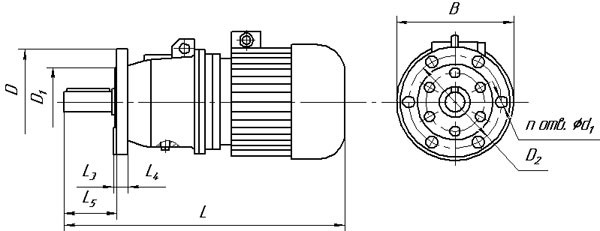

Габаритные и присоединительные размеры планетарных мотор-редукторов 3МП на фланце, мм
| Мотор-редуктор планетарный |
Частота вращения выходного вала, об/мин | L | B | L3 | L4 | L5 | D | D1 | D2 | d1 | n |
| Не более | |||||||||||
| Мотор-редуктор 3МП 40 | 2,2…16 | 500 | 224 | 6 | 16 | 90 | 200 | 130 | 165 | 15 | 6 |
| 18…90 | 625 | 250 | |||||||||
| 112…280 | 725 | 350 | |||||||||
Размеры цилиндрических валов
| Мотор-редуктор планетарный | d | l | b | t |
| Мотор-редуктор 3МП-40 | 35k6 | 80 | 10 | 38 |
Размеры конических валов
| Мотор-редуктор планетарный | d | d1 | l | l1 | b | t |
| Мотор-редуктор 3МП-40 | 35 | М20х1,5 | 80 | 58 | 6 | 18,55 |
Размеры полых валов
| Мотор-редуктор планетарный | d | l | b | t |
| Мотор-редуктор 3МП-40 | 30Н7 | 70 | 8 | 33,1 |

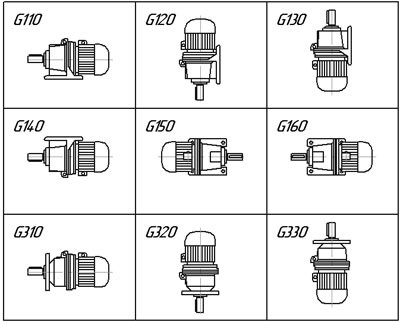

Конструктивное исполнение по способу монтажа редуктора 3МП
