Устройства такого типа работают по принципу червячной передачи. Она была открыта первой и исторически является самым древним способом механического преобразования частоты вращения. Червячные редукторы купить в Украине промышленники желают по сей день, руководствуясь следующими достоинствами устройств.
Преимущества червячных редукторов
- Компактность. Она достигается за счет углового (под 90°) расположения элементов. Столь небольшими размерами не могут похвастаться общепромышленные преобразователи ни цилиндрического, ни конического типа.
- Имеют большой диапазон передаточных чисел на одной ступени. Именно поэтому чаще всего используются одноступенчатые червячные механизмы, реже – двухступенчатые. С большим количеством ступеней такие устройства не производят.
- Высокая кинематическая точность.
- Низкий уровень шума, издаваемого при работе. Находиться в помещении, где работает червячный редуктор, можно без средств защиты органов слуха. Тому доказательством является общественный транспорт (троллейбусы, автобусы), в которых в роли демультипликатора выступает подобный механизм.
- Режим самоторможения. Эта особенность относительна и является преимуществом только в тех процессах, в которых обратимость не нужна.
- Имеют вал «насадного типа». При необходимости выходной вал механизма производится полым. Это позволяет снизить вес, уменьшить количество соединений и упростить монтаж.

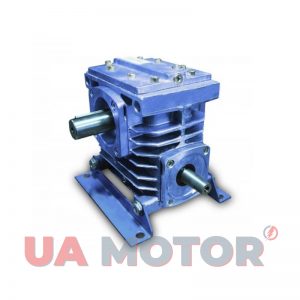

Вы можете купить редуктор одноступенчатый серии Ч, Ч2 и двухступенчатый 2Ч в компании UA-MOTOR.
Недостатки редукторов с червячной передачей
Несмотря на массу явных положительных характеристик, заказать оборудование такого типа можно далеко не для каждой цели. Сделать преобразователь действительно универсальным не позволяют его следующие недостатки:
- Высокий нагрев. Для корректной работы оборудования требуется установка системы принудительного охлаждения.
- Низкий КПД – показатель колеблется от 37 до 89%.
- Не может работать с большими нагрузками из-за высокого трения.
- Пониженный ресурс, включающий люфт вала. Он снижает кинематическую точность и общий срок службы.
Сборочный чертеж червячного редуктора
| 1 | Корпус | 9 | Накладная крышка | 19 | Маслоуказатель |
| 2 | Крышка | 10 | Стакан | 20 | Отдушина |
| 3, 11, 12 | Болт | 13, 14 | Манжет | 21 | Пробка |
| 4 | Быстроходный вал | 15 | Винт | 22 | Съемные лапы |
| 5 | Тихоходный вал | 16 | Крыльчатка | 23, 24 | Прокладка |
| 6 | Колесо | 17 | Кожух крыльчатки | 25 | Ребра охлаждения |
| 7, 8 | Конический роликоподшипник | 18 | Пружинное колесо |
Где купить червячный редуктор в Украине
Менеджеры UA-MOTOR готовы помочь в выборе качественного и долговечного механического преобразователя и электрического двигателя под ваши требования.
- У нас самый большой склад промышленного оборудования в Восточной Европе. В наличии новые модели и б.у.
- Отправка товара осуществляется в день оформления заказа.
- Оплата любым удобным способом. Возможен самовывоз со склада в Харькове или отправка в любой регион страны.
На червячные редукторы действует гарантия 12 месяцев.
