Агрегат, объединяющий в себе электрический и механический преобразователь с червячной передачей, называется червячным мотор-редуктором, купить в Украине который можно на сайте UA-MOTOR. Благодаря многочисленным достоинствам эти моноблоки получили повсеместное распространение. Сюда относятся:

  1. Бесшумность и плавность хода. Эта особенность присуща всем механизмам, работающим на основании червячной передачи.
  2. Обратимость. Вал может вращаться в обоих направлениях.
  3. Компактность. Червячные мотор-редукторы – самые малогабаритные среди агрегатов с аналогичными техническими характеристиками.

Каталог червячных мотор-редукторов UA-MOTOR

В нашем ассортименте представлены моноблоки серии МЧ (2МЧ), а также их зарубежные аналоги NMRV.

Особенности мотор-редуктора серии МЧ

Устройство относится к одноступенчатым преобразователям, объединенным с асинхронным однофазным или трехфазным двигателем. Это универсальные агрегаты, которые созданы для работы в повторно-кратковременном или продолжительном режиме.

  • Могут иметь межосевое расстояние от 40 до160 мм. В зависимости от выбранного значения изменяется конструктивные особенности преобразователя.
  • Есть возможность подобрать двигатель с частотой вращения от 750 до 1500 об/мин.

Конструкция мотор-редуктора МЧ с межосевым расстоянием от 40 до 80 мм

Конструкция мотор-редуктора МЧ с межосевым расстоянием от 40 до 80 мм

Конструкция мотор-редуктора МЧ с межосевым расстоянием от 100 до 160 мм

Конструкция мотор-редуктора МЧ с межосевым расстоянием от 100 до 160 мм

Тип aw L* L1max L2* L3* L4 A A1 A2 A3 B B1 B2 H H1 C d d1 d2 E dвх dвых
редуктор МЧ 40М1 40 385(420*) 180 150 105 180 150 105 30 164 140 100 180 72 4 13 10,5 16 8 16 18
редуктор МЧ 63М1 63 510(600*) 220 180 150 220 180 150 45 197 165 125 232 82 5 13 10,5 16 8 22 28
редуктор МЧ 80М1 80 565(670*) 260 225 180 260 225 180 50 212 185 140 267 92 5 15 12,5 18 8 25 35
редуктор МЧ 100М1 100 710(820*) 245 200 200 240 200 — — 176 140 — 312 100 18 18 — — — 32 45
редуктор МЧ 125М1 125 760(900*) 275 230 230 275 230 — — 230 190 — 396 111 22 22 — — — 32 55
редуктор МЧ 160М1 160 900(1120*) 350 300 300 350 300 — — 280 230 — 500 140 30 30 — — — 40 70

*Для исполнения со встроенным тормозом

**Только для МЧ-63М1 и МЧ-80М1

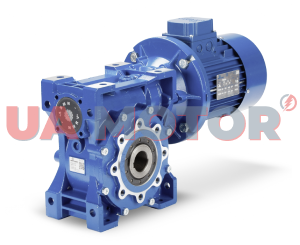

Особенности мотор-редуктора серии NMRV

Универсальный одноступенчатый агрегат превосходит отечественные аналоги особенным модернизированным корпусом, который рассчитан на работу с увеличенными нагрузками. В отличие от моноблоков МЧ, у которых короба всей линейки создаются чугунными, корпусы NMRV до 90 мм производятся из алюминиевого сплава методом литья. Это помогает сделать агрегат еще легче и компактнее.

Вы можете купить мотор-редукторы NMRV в UA-MOTOR по демократичной цене и с честной гарантией.

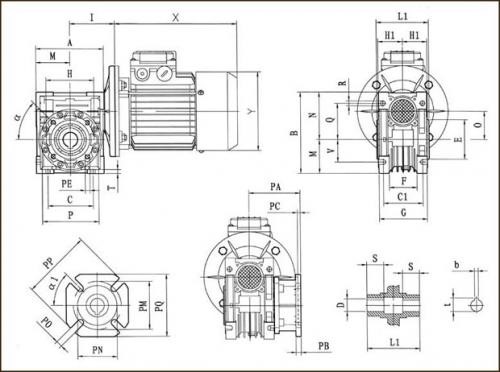

Конструкция мотор-редуктора NMRV

Конструкция мотор-редуктора NMRV

NMRV030 NMRV040 NMRV050 NMRV063 NMRV090 NMRV110 NMRV130 NMRV150
A 80 100 120 144 206 252.5 292.5 340
B 97 121.5 144 174 238 295 335 400
C 54 70 80 100 140 170 200 240
C1 44 60 70 85 100 115 120 145
D(H7) 14 18(19) 25(24) 25(28) 35(38) 42 45 50
E(h8) 55 60 70 80 110 130 180 180
F 32 43 49 67 74 — — —
G 56 71 85 103 130 144 155 185
H 65 75 85 95 130 165 215 215
H1 29 36.5 43.5 53 67 74 81 96
I 55 70 80 95 129.5 160 180 210
L1 63 78 92 112 140 155 170 200
M 40 50 60 72 103 127.5 147.5 170
N 57 71.5 84 102 135 167.5 187.5 230
O 30 40 50 63 90 110 130 150
P 75 87 100 110 160 200 250 250
Q 44 55 64 80 102 125 140 180
R 6.5 6.5 8.5 8.5 13 14 16 18
S 21 26 30 36 45 50 60 72.5
T 5.5 6.5 7 8 11 14 15 18
V 27 35 40 50 70 85 100 120
PA 54.5 67 90 82 111 131 140 155
PB 6 7 9 10 13 15 15 15
PC 4 4 5 6 6 6 6 6
PE M6x11 (n=4) M6x8 (n=4) M8x10 (n=4) M8x14 (n=8) M10x18 (n=8) M10x18 (n=8) M12x21 (n=8) M12x21 (n=8)
PM 68 75 85 150 175 230 255 255
PN(H8) 50 60 70 115 152 170 180 180
PO 6.5(n=4) 9(n=4) 11(n=4) 11(n=4) 14(n=4) 14(n-4) 16(n=8) 16(n=8)
PP 80 110 125 180 210 280 320 320
PQ 70 95 110 142 200 260 290 290
b 5 6 8 8 10 12 14 14
t 16.3 20.8(21.8) 28.3(27.3) 28.3(31.3) 38.3(41.3) 45.5 48.5 53.8
a 0° 45° 45° 45° 45° 45° 45° 45°
a1 45° 45° 45° 45° 45° 45° 22.5° 22.5°
масса 1.2 2.3 3.5 6.2 13 35 48 84
