Червячные редукторы Ч2 заявили о себе в качестве механических преобразователей еще в советские времена. С тех пор они являются самыми распространенными двухступенчатыми червячными редукторами общепромышленного назначения. Для устройств с подобным типом передачи свойственна работа с огромными передаточными числами, что стало главенствующим преимуществом описываемого устройства. Помимо этого, редуктор серии Ч2 имеет и другие особенности:

  1. Представляет собой два последовательно соединенных преобразователя с переходным фланцем.
  2. Позволяет работать с большими крутящими моментами – от 240 до 2400 Нм, что для червячных механизмов является достойными показателями.
  3. Способны снижать частоту вращения до минимальных значений – 0,22 оборота в минуту, а после возвращаться к обычной работе. По этой причине сфера применения преобразователя расширена до установок, которым для работы требуется низкая частота вращения (приводы клапанов).
  4. Могут работать при постоянной или плавающей нагрузке.
  5. Валы вращаются в обе стороны (доступно реверсивное включение).
  6. Подходит для двух режимов: продолжительного и частых запусках.
  7. Выдерживают большие консольно-радиальные нагрузки.
  8. Каждая составляющая преобразователя взаимозаменяема и легко поддается монтажу.
  9. Комплектуется любым типом вала по требованию: коническим, цилиндрическим, полым или шлицевым.
  10. Эксплуатируется как самостоятельный преобразователь, или как часть мотор-редуктора с двумя ступенями серии МЧ2.

Преимущества сотрудничества с UA-MOTOR

Купить редуктор двухступенчатый Ч2 вы можете на сайте опытного поставщика UA-MOTOR.

  • На рынке промышленного оборудования с 2005 года.
  • Все устройства проходят предпродажную проверку.
  • Поставляем редукторы новые и б/у с честной гарантией – 12 месяцев.
  • Отправка в день оформления.
  • Доставка с помощью компаний-перевозчиков по всей Украине.

Основные технические характеристики

Редуктор Ч2-80 Ч2-100 Ч2-125 Ч2-160
Номинальный крутящий момент на выходном валу, Н.м 240 500 950 1900
Номинальное передаточное число 100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400

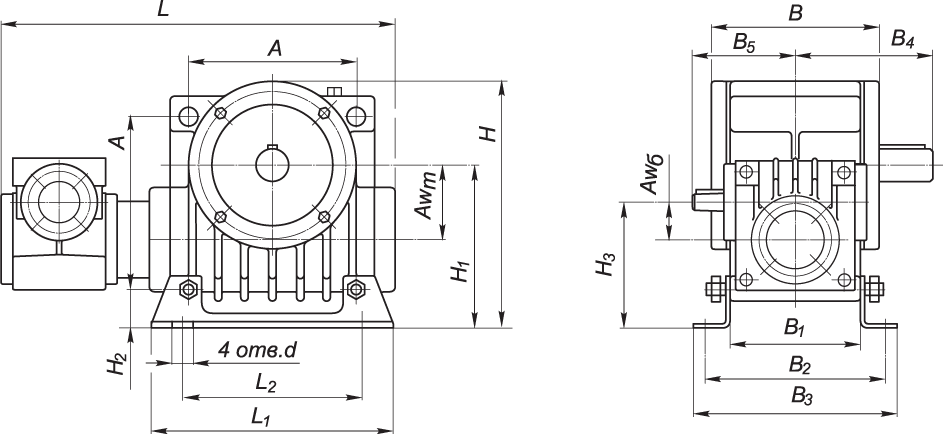

Конструкция редуктора Ч2 с межосевым расстоянием 80 мм

Конструкция редуктора Ч2-80

Редуктор Aw т Aw б A B B 1 B 2 B 3 B 4 B 5 H H 1 H 2 H 3 L L 1 L 2 d
Ч2-80 80 40 180 165 140 185 212 145 100 267 172 42 132 358 260 225 15

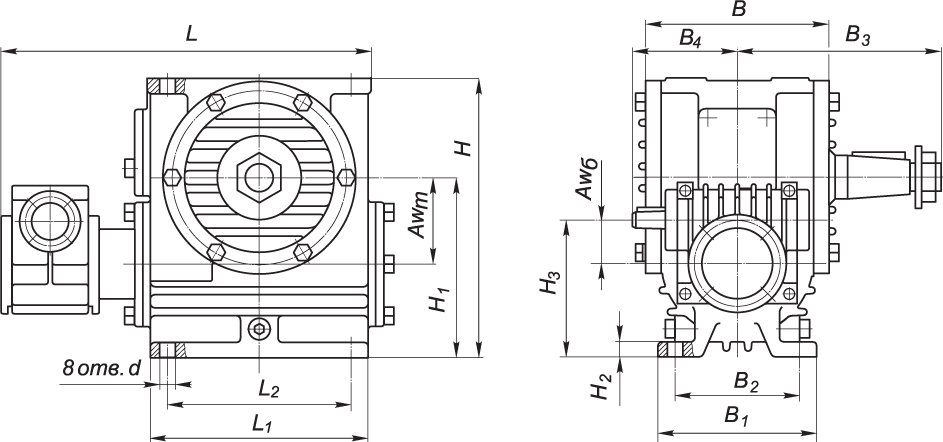

Конструкция редуктора Ч2 с межосевым расстоянием от 100 до 160 мм

Конструкция редуктора Ч2 100-160

Редуктор Aw т Aw б B B 1 B 2 B 3 B 4 H H 1 H 2 H 3 L L 1 L 2 d
Ч2-100 100 63 194 175 140 225 135 312 200 18 163 421 240 200 19
Ч2-125 125 80 243 230 190 230 160 396 236 22 191 485 275 230 19
Ч2-160 160 80 282 280 230 280 160 500 300 30 220 581 350 300 22
