Универсальный механический редуктор РМ является классическим цилиндрическим устройством, выпускаемым на постсоветском пространстве для комплектации промышленных приводов общего назначения. Механизм задействует две ступени с зубчатым зацеплением для преобразования величин, приходящих в систему от электрического двигателя. Редукторы выпускаются с межосевым расстоянием от 250 до 1000 мм, из которых самыми распространенными являются варианты с 250, 400, 500, 650, 750 и 850 мм.

Особенности редуктора РМ

  1. В зависимости от выбранного расстояния между осями преобразователь различается не только габаритами, но и визуально. Вы можете увидеть два варианта производства редуктора на чертежах, представленных ниже.
  2. Преобразователь способен работать в системе с крутящим моментом от 300 до 18300 Нм.
  3. В отличие от механизмов с аналогичными характеристиками редуктор РМ способен работать в помещениях с повышенной запыленностью. По этой причине преобразователь чаще всего эксплуатируется в горнодобывающей и грузоподъемной промышленности.

Где заказать цилиндрический редуктор РМ недорого

Компания UA-MOTOR располагает самым крупным складом механических преобразователей в Восточной Украине и имеет в наличии большое количество востребованных устройств. Вы можете купить редуктор двухступенчатый РМ по невысокой цене с возможностью отправки товара в день оформления заявки.

Технические характеристики редукторов РМ

Частота вращения входного вала, об/мин PБmax PТmax PMmax PБmax PТmax PMmax PБmax PТmax PMmax
Тип Редуктор РМ-350 Редуктор РМ-400 Редуктор РМ-500
600 3,8 24,0 18,4 3,3 27,0 24,90 4,3 23,5 21,3
750 3,5 22,5 16,9 3,0 25,5 23,60 4,0 22,0 19,6
1000 3,1 20,0 16,0 2,7 22,5 21,65 3,5 19,5 17,7
1250 2,9 18,5 14,0 2,5 22,0 20,25 3,2 18,0 16,4
1500 2,9 17,5 13,7 2,3 21,0 20,1 3,0 17,0 16,45
Тип Редуктор РМ-650 Редуктор РМ-750 Редуктор РМ-850
600 4,5 114 113 6,7 105 113,3 14,0 150 163,2
750 4,3 110 106,3 6,3 97,5 105,0 13,0 137 152,2
1000 3,8 96,0 97,6 5,5 88,5 96,1 11,5 124 137,8
1250 3,35 90,5 91,0 5,0 81,5 89,7 10,5 119 127,8
1500 3,1 86,5 89,0 4,6 79,0 89,2 9,9 111 124,4

Условные обозначения:

  • Pбmax – максимально допустимая консольная нагрузка на входном валу, кН;
  • Pтmax – максимально допустимая консольная нагрузка на выходном валу, кН;
  • Pmmax – максимально допустимая консольная нагрузка на выходном валу, в виде части зубчатой муфты, кН.

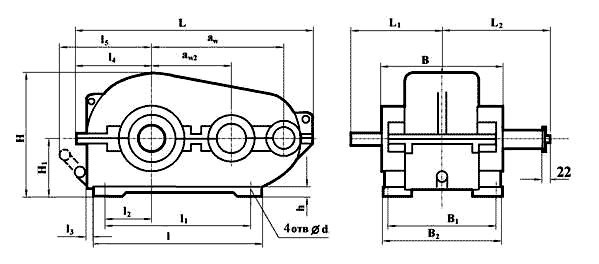

Конструкция редуктора РМ с межосевым расстоянием 350, 400, 500 мм

Конструкция редуктора РМ

Тип AW AW2 L L1 L2 l l1 l2 l3 l4 l5
РМ-350 350 200 710 260 268,5 415 310 5P 60 238 280
PM-400 400 250 816 270 325,5 440 370 80 75 288 367
PM-500 500 300 986 330 330 620 480 110 87 338 420
Тип B B1 B2 H H1 h d Масса, кг
РМ-350 270 250 290 400 200 23 17 145
PM-400 300 270 310 490 250 25 17 210
PM-500 350 310 350 592 300 25 17 390

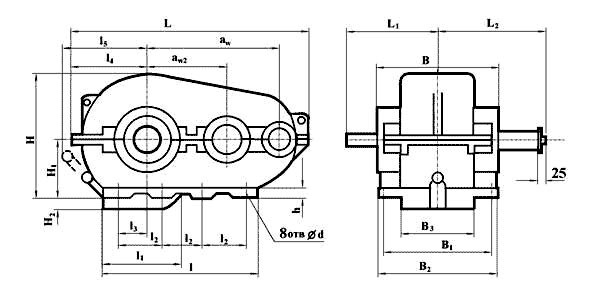

Конструкция редуктора РМ с межосевым расстоянием 650, 750, 850 мм

Конструкция редуктора РМ 650-850

Тип aw aw2 L l1 L2 l l1 l2 l3 l4 l5
РМ-650 650 400 1278 430 430 830 490 215 155 445 460
РМ-750 750 450 1448 450 475 1025 620 275 230 491 525
РМ-850 850 500 1632 510 550 1100 610 300 205 546 530
Тип B B1 B2 B3 H H1 H2 h d Масса, кг
РМ-650 470 410 470 318 697 320 95 35 25 878
РМ-750 510 450 510 356 743 320 130 35 25 1030
РМ-850 580 520 580 408 875 400 105 35 32 1230
  • Аwб и Аwт – межосевое расстояние, мм;
  • B1 и B2 – ширина колеса, мм;
  • m – модуль зубьев, мм;
  • z – количество зубьев;
  • угол наклона зубьев ß=8 06’34”
